【转】CT的排和层
浏览数:1708   发布时间:2016-12-18
CT技术参数的基本概念:层与排的关系

(detector-row):

    指CT探测器在Z轴方向的物理排列数目,即有多少排探测器,是指CT的硬件结构性参数。可以组成不同的排列组合与DSA匹配。一般排数越大,探测器的宽度越宽,一次扫描完成的宽度越大。


(slice):

    指CT数据采集系统(Data Acquisition System,DAS)同步获得图像的能力,即同步采集图像的DAS通道数目或者机架旋转时同步采集的图像层数,是CT的功能性参数。每旋转一周同时获得的图像数目。取决于纵轴数据采集系统(DSA)的数目。


    多“排”CT称为多“层”CT,在一般情况下两者的含义相同,即有多少“排”探测器,一次扫描即可完成多少“层”图像的采集。但是每排探测器一次采集重建出2层图像,例如:西门子64层CT,实际探测器是32排,每排出2幅图像,因此一次采集可以形成64层图像。


    CT技术的不断发展,使MDCT在心脏检查方面,无论在扫描时间上,还是在冠状动脉的敏感性和准确性上都有明显提高,如:64排CT较以往16排CT扫描速度加快,由0.42~0.50 s/周提高到了0.33 s/周,一次心脏扫描仅需8~10s;简单说,主要就是探测器数量的不同,128排CT有128个探测器,曝光一次可以生成128幅图像,64排就只有64个探测器,曝光一次有64幅图像。


    排数越多,检查时间越短,越有利于运动部位的检查,利润心脏。但对于其它部位,结果差别不大。因此多排CT的研发,主要用于解决运动器官的检查,所以心脏检查越高排数越好。


    在多层CT技术中,DAS控制着数据的采集和传输,利用DAS电子开关对受X线激发的多排探测器排列的不同组合,可进行不同层厚图像的采集,但同步采集图像的层数仍受DAS通道数目的限制。


    DAS决定了同步多层采集图像的能力,是决定同步多层图像采集的真正技术因素,所以与容积成像能力相关的应该是DAS通道数目,即“层”的数目。而“4、16、64”等数字正是描述与DAS通道数目相关的“层”的数目,“排”的数目多少只能决定对不同采集层厚的组合能力,与CT机同步采集图像的层数无关,因此4层CT、16层CT、64层CT的叫法也更准确。


    CT技术的发展创新最终将突破“层”与“排”的概念,但现阶段,“层”更能精确评价机器的性能,更符合人们通常的理解。

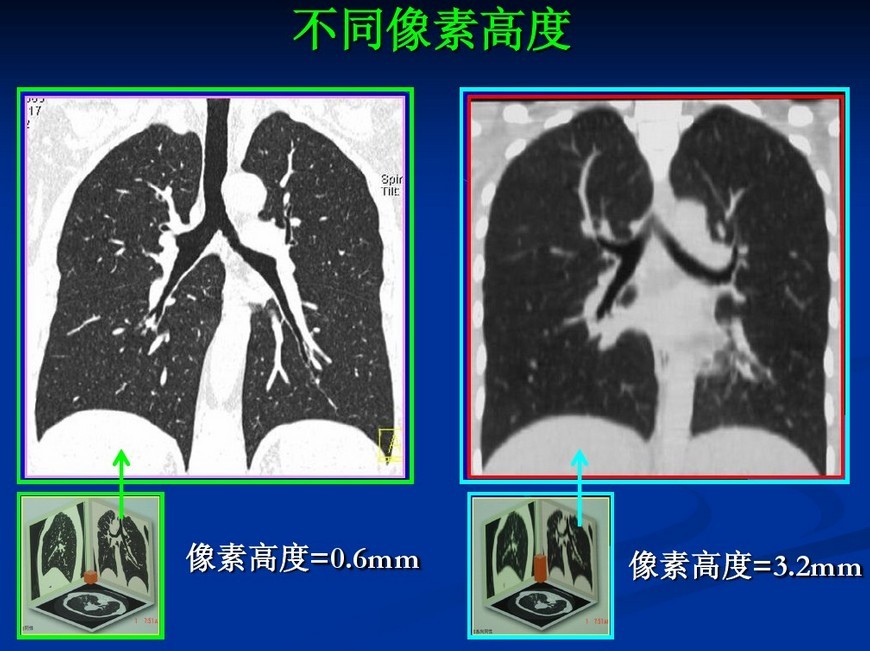

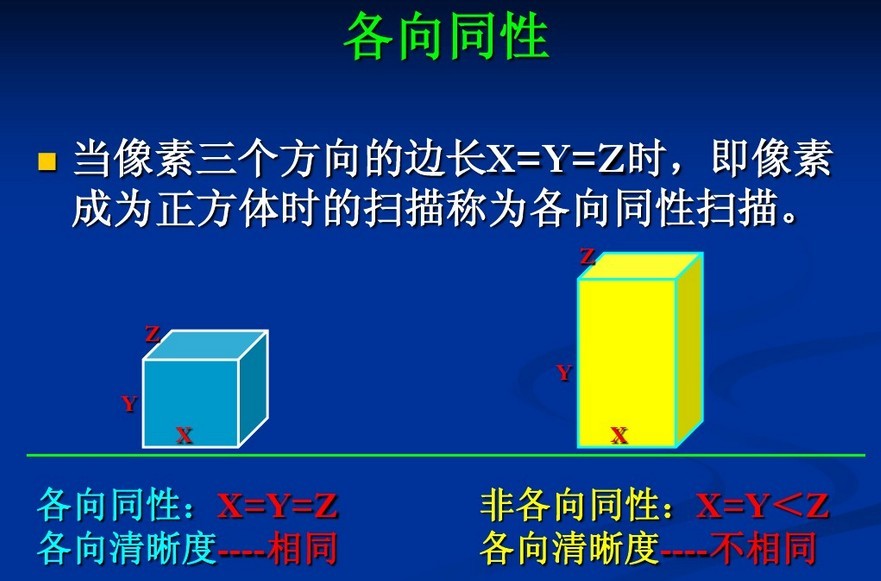

    各项同性:当像素的3个方向的分辨率相同时,即像素成为正立方体时的扫描称为各向同性扫描。
