DICOM体位信息说明
浏览数:2484   发布时间:2016-8-8


DICOM数据方向

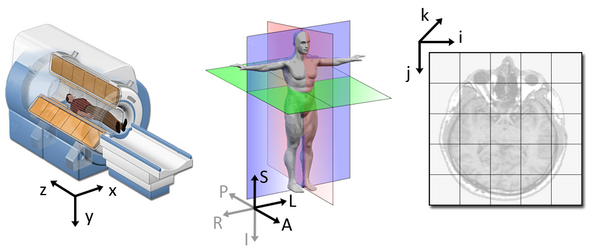

DICOM中定义了一个以病人为基础的坐标系,该坐标系是笛卡尔空间直角坐标系。

DICOM中的跟图像相关的字段为:

[0010,2210]( Anatomical Orientation Type )  = BIPED    二足动物(默认)

                       = QADRUPED  四足动物




以人举例,标准定义的方向是

+X 右肩膀到左肩膀

+Y 前胸到后背

+Z 足到头

由此可知,该坐标系是右手坐标系



[7FE0,0010]( Pixel Data ),图像存储方式为从左到右,从上到下。它是行优先存储(第1行、第2行、第3行……),可以直接当作称为DICOM像素数组②。

PixelData的尺寸由Rows和Columns定义:

[0028,0010]( Rows )     = 行数,即图像的高度,ImageHeight

[0028,0011]( Columns )   = 列数,即图像的宽度,ImageWidth

[0028,0030]( Pixel Spacing ) 像素间距,单位是毫米(mm)

例如PixelSpacing=0.625\0.815,表示水平像素间距为0.625mm,垂直间距为0.815mm

[0020,0032]( Image Position )3个浮点数,标记了左上角像素点(第1个像素点,即第0行第0列的像素)在空间中的位置。

[0020,0037]( Image Orientation )3个浮点数为1组,共2组分别标记了第一行与坐标轴的余弦值和第一列与坐标轴的余弦值。

[0028,0004]( Photometric Interpretation )略

[0028,0100]( Bits Allocated )略

[0018,5100]( Patient Position )标记了患者的体位。

      HFP   = Head First-Prone 头先,俯卧

  HFS   = Head First-Supine 头先,仰卧

  HFDR   = Head First-Decubitus Right 头先,右侧卧位

  HFDL   = Head First-Decubitus Left 头先,左侧卧位

  FFDR   = Feet First-Decubitus Right 脚先,右侧卧位

  FFDL   = Feet First-Decubitus Left 脚先,左侧卧位

  FFP   = Feet First-Prone 脚先,俯卧

  FFS   = Feet First-Supine 脚先,仰卧

说明:患者体位不太精确。
